一、产品特点
QSM浸没式汽水混合加热器同其它换热相比的优点：
■ 静音、无振动：QSM加热器采用内部漩流消声结构，噪声低于50dB，无振动。
■ 热效率高：蒸汽直接通入水中，无冷凝水所带走的热量损失。
■ 投资省，QSM加热器价格远低于换热器，在热水箱设置位置高时，可省却热水泵
■ 重复加热：采用QSM加热器可反复加热水箱内的水，无需放干箱内余水
■ 安装维护简便：QSM加热器外形尺寸小，重量轻，安装维护简便。

二、简 介
QSM浸没式汽水混合加热器是一种新型的汽水加热器，它将蒸汽直接导入水中，快速地加热水。由于采用全新的消声结构，噪声降低至50d B以下,解决了传统加热方式的费用高、噪声大、工作不稳定的难题。并且可以与温度控制、水位控制联动，成为全自动运行的热水制备系统。
QSM消音加热器加热器适用于水箱热水加热、污水加热，成本低，稳定

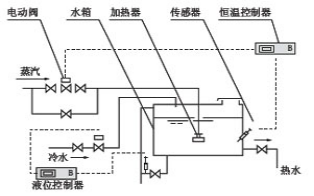

三、系统图

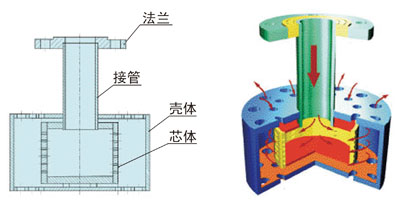

四、结 构
QSM浸没式汽水混合加热器结构形式如图，采用全不锈钢结构。内芯壁上斜孔为偏心、向上顷斜形式，蒸汽从斜孔中喷出，推动水在壳体内盘旋上升旋转。一方面蒸汽汽水混合效果大大提高，另一方面，旋转水流可更好地吸收蒸汽动能，消除噪声；同时，被加热的水不断从壳体表面引出，带动加热器周围的水流动，加热水箱中的水。

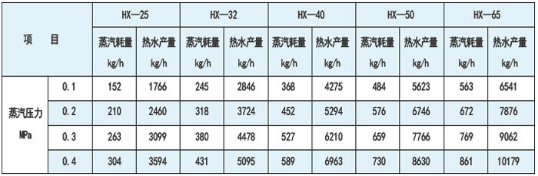

五、技术参数

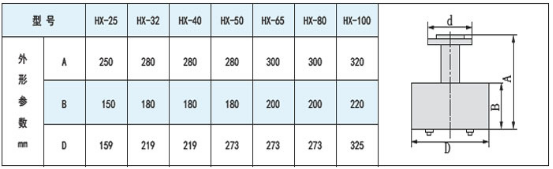

六、外形尺寸

七、设 计
QSM加热器有一定的蒸汽耗量指标,设计时根据实际所需要的蒸汽耗量,选取用一台或多台加热器。
由于加热器带动周围水的能力有一定限度，一般情况下，可考虑8立方左右设一台加热器，以使水箱中的水能均匀被加热。
