概述

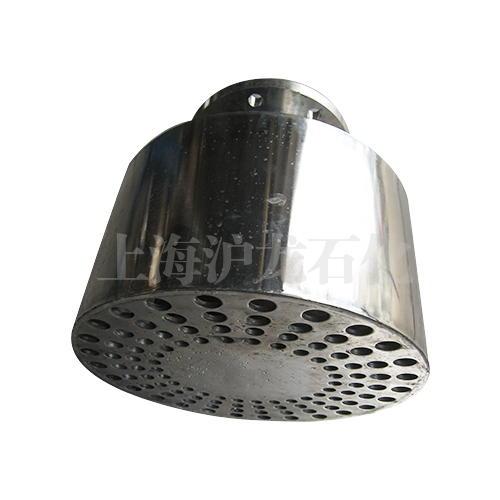

    QSM型浸没式蒸汽消声加热器，是我公司在比较多种加热器之特点的基础上，研发的新型加热器，主要用于生热水及其它生产，生活用水系统中。其特点如下：

    1，热效率高，蒸汽利用率近98%；

    2，热源蒸汽直接进入水箱，可省却热水用泵房设备，节省投资；

    3、水、汽分开控制，故水箱内剩余冷水可重复加热，控温方便；

    4、 与花管式等老式加热器比较，噪音振动大大降低。

结构及工作原理

    １、结构

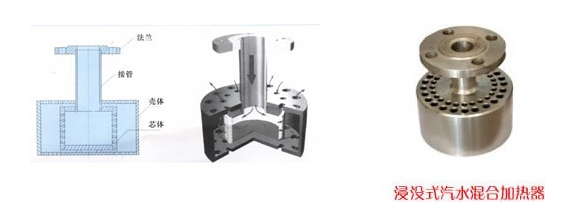

    如图所示，浸没式蒸汽消声加热器由芯体、壳体、 接管和法兰四部分构成。芯体材质为铸钢，表面镀铬，其他部分均为不锈钢精加工面成。

    ①进入芯体的蒸汽，沿侧壁斜向小孔高速喷出，其动能为水吸收，推动水沿芯体边缘切线方向流动，以较大角度与壳体内壁接触，受壳体阻拦面旋转。由于壳体容积设汁合理，水流旋转速度适宜且稳定。

    ②旋转水流不仅能吸收蒸汽动能，减小噪声，也将蒸汽流冲散形成大量的微小汽水单元组合体，这种小体积的组合体混合时产生的噪声很低。实际检测，整个加热器的噪声约为50dB(A)。

    ③旋转热水流受其身离心的作用趋向壳体内壁，受挤压后从壳体上、下板外孔以一定的角速甩出，能推动附近乃致整个水箱中的水旋转，使水温趋于一致，

    ④热水从壳体上、下板外孔甩山后在壳体内形成负压，加热器外冷水沿壳体上、下板内孔吸入壳体内。

    ⑤如此循环将水箱中的水加热升温。

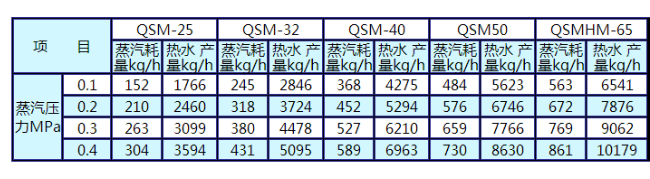

浸没式蒸汽消声加热器技术参数

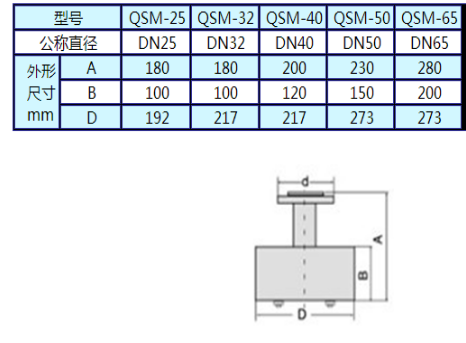

外形尺寸

设计　

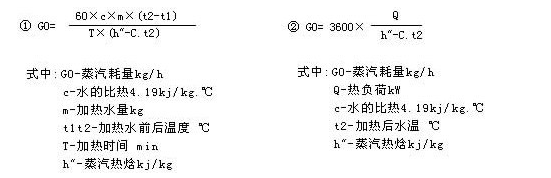

QSM型浸没式蒸汽消声加热器有一定的蒸汽耗量指标,设计时根据实际所需要的蒸汽耗量,选取用一台或多台加热器。由于加热器带动周围水的能力有一定限度，一般情况下，可考虑8立方左右设一台加热器，以使水箱中的水能均匀被加热。①用于间断加热；②用于连续加热

 安装与使用

    QSM型浸没式蒸汽消声加热器为法兰接口，安装简单

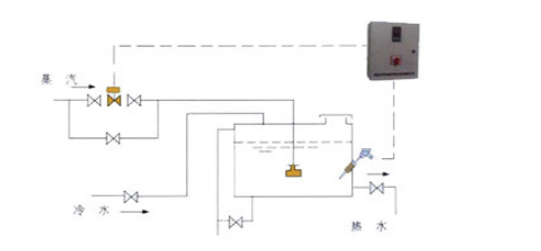

    1、加热器应安装在水箱中间位置，多台并联使用时，应均匀布置；

    2、加热器底部距水箱底部400mm以内, 且应保证水淹没混合器100mm以上；

    3、引入水箱中的蒸汽管应首先固定，不应有松动现象；

    4、蒸汽管道上须就近安装止回阀，防止发生水流倒流事故；

    5、蒸汽管道上还应装过滤器及相关阀门；

6、视水质情况对加热器进行清洗。
